Високотемпературний PLA від Polymaker

Polymaker, розробник матеріалів для 3D-друку, випустив два високотемпературні PLA-філаменти: HT-PLA та HT-PLA-GF (армовані скловолокном). Розроблені для чудової термостійкості, вони ідеально підходять для виробництва функціональних прототипів та кінцевих деталей, що піддаються впливу підвищених температур.

PLA (полімолочна кислота) є одним з найбільш широко використовуваних матеріалів у 3D-друку FDM, цінується за простоту використання, низьку вартість, міцну адгезію шарів та можливість переробки. Однак його відносно низька температура плавлення обмежує продуктивність у функціональних випадках використання. PLA зазвичай починає втрачати структурну цілісність вище 60°C і плавиться між 150°C та 160°C.

Нові філаменти Polymaker для 3D-друку усувають ці обмеження, підвищуючи свою термостійкість до понад 150°C. Ці матеріали зберігають легкість друку PLA, забезпечуючи при цьому більшу термостабільність. HT-PLA пропонує ті ж зручні для користувача властивості, що й стандартний PLA, але витримує вищі температури. HT-PLA-GF йде ще далі, додаючи скляні волокна для покращення розмірної стабільності, механічної міцності та температури теплового прогину (HDT).

Котушка звичайних кольорів HT-PLA від Polymaker вагою 1 кг коштує $24,99, тоді як 1 кг градієнтних кольорів HT-PLA та звичайних кольорів HT-PLA-GF коштує $29,99 кожен.



    HT-PLA (високотемпературна полімолочна кислота) від Polymaker розроблена для збереження структурної цілісності за вищих температур, ніж його звичайні аналоги PLA. Філамент пропонує вражаючу температуру плавлення 177,23°C та температуру розм'якшення 152°C одразу після друку. Ця властивість робить матеріал ідеальним для високотемпературних застосувань без навантаження, таких як паяльні станції, термоковрики або компоненти, що транспортуються в жаркий клімат.

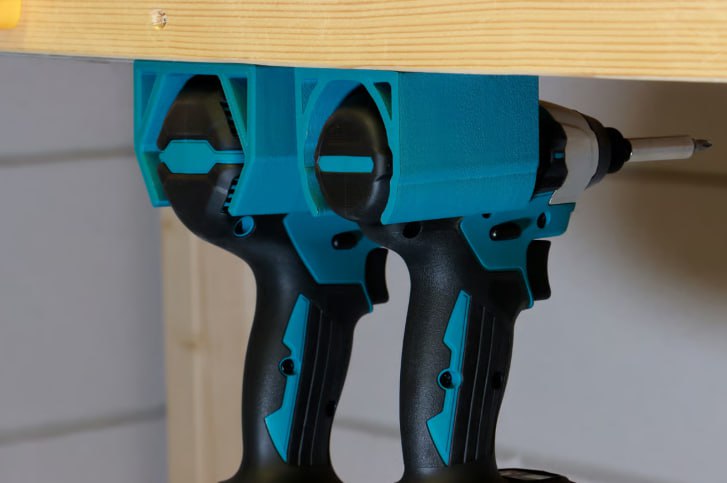

HT-PLA-GF використовує ту саму технологію, але додає скляні волокна у формулу, пропонуючи температуру розм'якшення 148°C після друку. Мета скляних волокон полягає в додаванні жорсткості та забезпеченні стабільності розмірів під час процесу відпалу, який призводить до деформації більшості деталей PLA. При відпалі при температурі 100°C протягом 30 хвилин філамент досягає подовження при розриві 2,3% та температури теплового прогину (HDT) 114,7°C без зміни форми. HT-PLA-GF витримує теплові та механічні навантаження, порівнянні з ABS, що робить його ідеальним для таких застосувань, як кріплення для електроінструментів, деталі радіокерованих автомобілів та світильники.

Незважаючи на підвищені теплові характеристики, HT-PLA пропонує чудову друкованість, порівнянну зі стандартним філаментом PLA, без необхідності постобробки для базових застосувань. Важливо, що новий високотемпературний матеріал сумісний зі стандартними налаштуваннями друку PLA, що дозволяє легко інтегруватися в існуючі виробничі робочі процеси.

Новий філамент PLA від Polymaker також демонструє високу повторюваність, що є важливою рисою для серійного виробництва.

Механічні та теплові властивості HT-PLA:

Властивості вздовж X/Y після надрукованого відпалу

Модуль Юнга -2945,75 МПа, 3267,16 МПа

Міцність на розрив -42,86 МПа

Подовження при розриві -0,97%, 1,87%

Температура прогину -69,9°C, 106,5°C

Температура склування -59,8°C

Температура плавлення -177,23°C

Температура кристалізації -77,21°C

Механічні та теплові властивості HT-PLA-GF:

Властивості вздовж X/Y після надрукованого відпалу

Модуль Юнга -3793,85 МПа, 4206,91 МПа

Міцність на розрив -50,09 МПа, 50,2 МПа

Подовження при розриві -3,77, 2,3

Температура прогину -75°C, 114,7°C

Температура склування -59,8°C

Температура плавлення -174,87°C

Температура кристалізації -81,56°C

Незважаючи на це, HT-PLA та HT-PLA-GF від Polymaker є сильним доповненням до ринку матеріалів для 3D-друку FDM. Вони пропонують переконливу альтернативу для користувачів, які шукають теплові характеристики передових полімерів, зберігаючи при цьому широку сумісність з принтерами та простоту використання, пов'язані з PLA.
