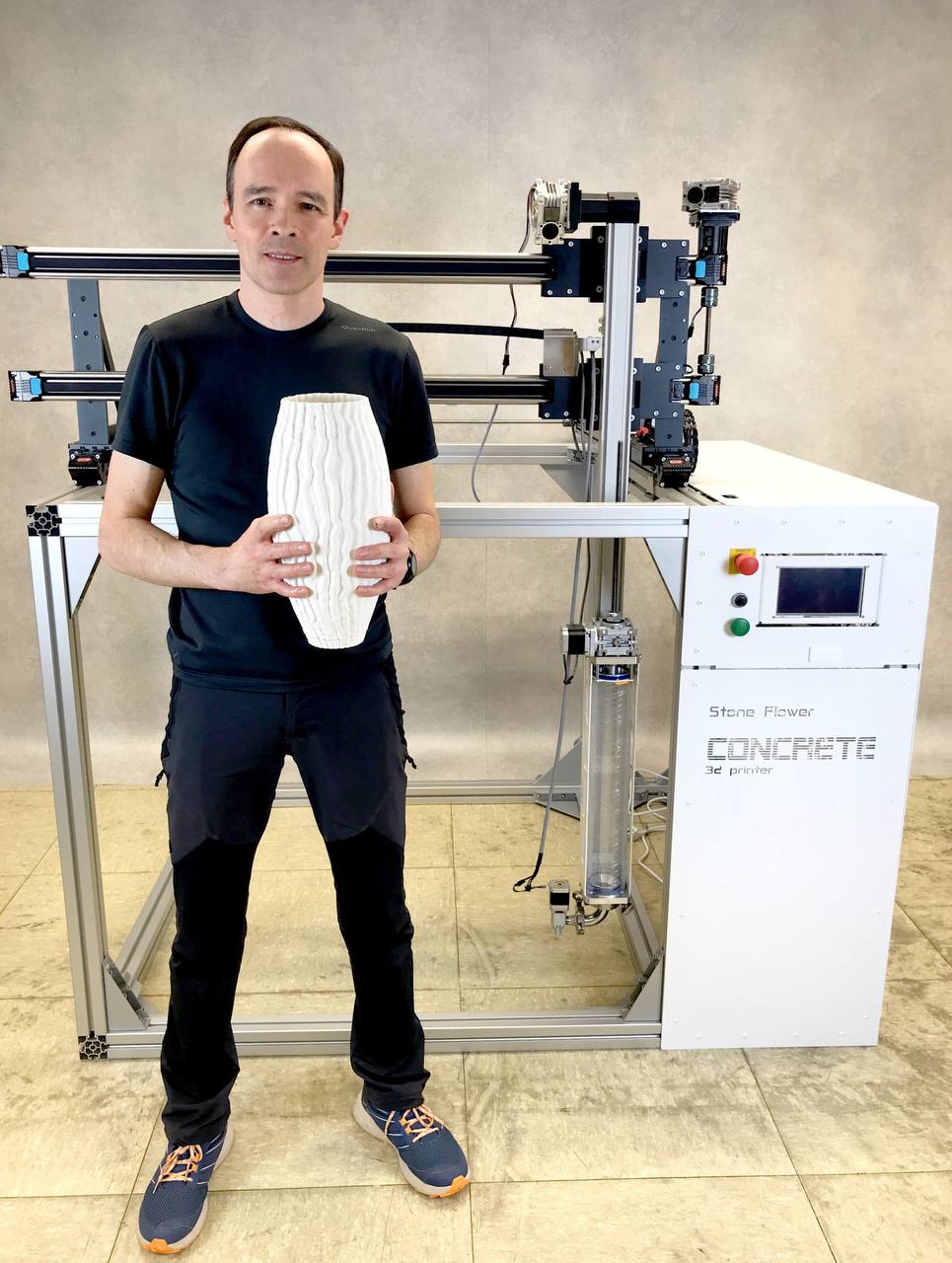

Новий лабораторний 3D-принтер від StoneFlower3D

Німецька компанія StoneFlower3D, що спеціалізується на 3D-друку кераміки та базується в Мюнхені, випустила лабораторний 3D-принтер, призначений для дослідників, які працюють з бетоном, розчинами, глиною та іншими мінеральними матеріалами.

Система працює як з однокомпонентними, так і з двокомпонентними рецептурами, з налаштуванням обсягів друку на замовлення. Розміри друку варіюються від 50 см до 300 см по різних осях, залежно від налаштувань.

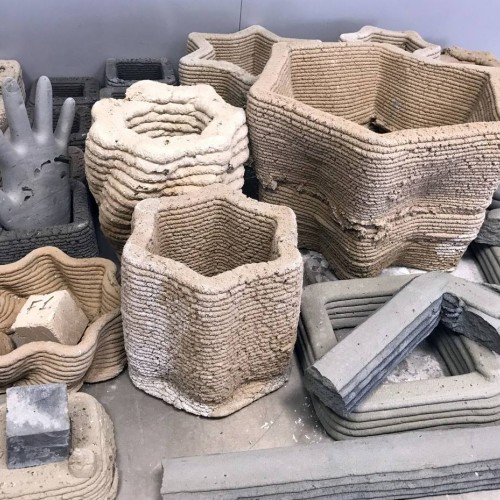

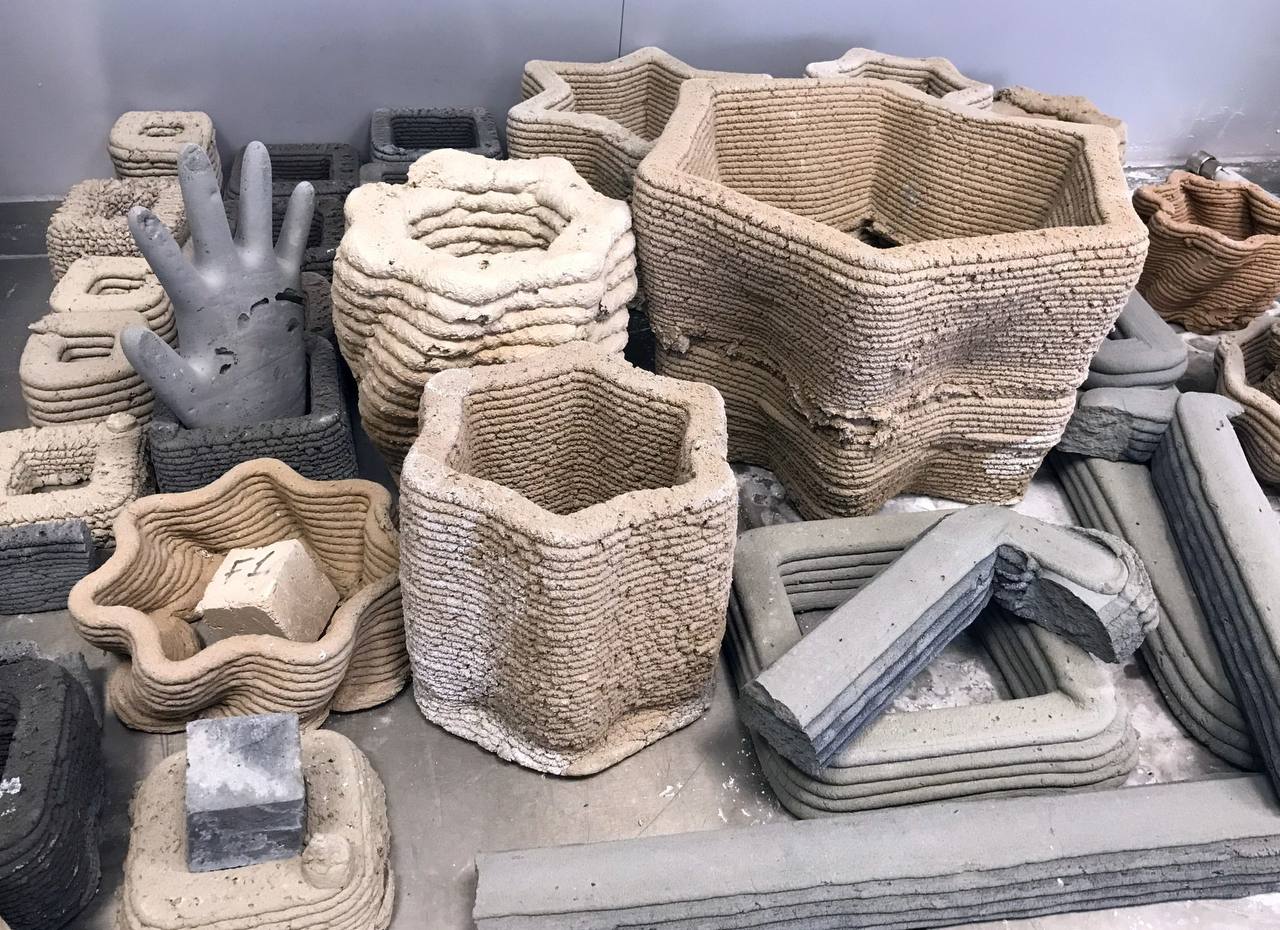

Матеріали, які можна обробляти, включають бетонні суміші, розчини із заповнювачами до 6 мм, фібробетон або глини, що містять волокна довжиною до 30 мм, а також пінобетон, порцеляну, землю та біоматеріали. Система працює з цифровим керуванням насосами для розчину або штукатурки безперервної дії разом із меншими поршневими екструдерами.

Змішувальна друкуюча головка може обробляти один або два швидкотвердіючі компоненти, такі як цемент у поєднанні з прискорювачем. Потік матеріалу може досягати 3 літрів за хвилину, а швидкість друку - до 150 мм за секунду.

Механічний каркас включає лінійні напрямні з загартованої нержавіючої сталі, ремінні приводи CCM та електроніку Duet 6HC. Оператори можуть керувати системою за допомогою 7-дюймового кольорового сенсорного екрана або дистанційно через веб-інтерфейс. Вона працює на стандартному G-коді типу Marlin або Repetier та інтегрується із поширеним програмним забезпеченням для нарізки, включаючи Cura, Simplify3D, Repetier, Slic3R, SuperSlicer та PrusaSlicer. Кожна установка постачається з Cura та файлом конфігурації.

Для подачі матеріалів користувачі можуть обрати автоматизований бетононасос, який витримує швидкість потоку до 10 літрів за хвилину та тиск, що досягає 40 бар, вміщуючи заповнювачі розміром до 6 мм. Також доступний 5-літровий екструдер з поршнем для інтеграції. Для застосувань, що потребують стабільного транспортування матеріалів, існує розчинонасос безперервної дії з використанням шлуночкового агрегату з поступовим розподілом.

Система призначена для досліджень, створення прототипів та дрібносерійного виробництва, а не для сертифікації конструкцій або повномасштабного розгортання будівництва.

Більшість систем друку бетону в лабораторних умовах стикаються з обмеженнями щодо матеріалів та тиску, що обмежує те, наскільки добре експерименти адаптуються до будівельних умов. Дослідницькі платформи часто використовують зменшені розміри заповнювачів або методи екструзії під низьким тиском, які суттєво відрізняються від умов перекачування на місці. Ці відмінності можуть вплинути на те, як працюють рецептури після їх масштабування за межами лабораторії.

Ця платформа використовує інший підхід. Завдяки можливості роботи з заповнювачами розміром до 6 мм та насосними системами з номінальним тиском 40 бар, вона дозволяє дослідникам тестувати цементні та мінеральні склади в умовах, наближених до реальних польових робочих процесів, залишаючись при цьому в контрольованих лабораторних умовах.

Базова конфігурація (рама принтера + змішувальна друкуюча головка) починається приблизно від 14 500 євро нетто та включає навчання операторів. Клієнти, які запитують цінову пропозицію, повинні вказати обсяг виробництва, бажаний тип насоса та адресу доставки.

Технічні характеристики лабораторного 3D-принтера

Структура: високоякісний алюмінієвий сплав, пофарбована сталь

Розміри та вага: горизонтальна ефективна довжина штриха + 70 см, висота = 2 x ефективна висота друку + 50 см.

Необхідний простір для принтера з об'ємом друку 100 x 100 x 100 см (ШxГxВ): 170 x 170 x 250 см.

Вага: 350 кг

Вимоги до живлення: 110-230 В змінного струму, 1000 Вт

Сумісні матеріали: бетонні суміші, розчини з розміром заповнювача до 6 мм, фібробетон або глини (довжина волокон до 30 мм), пінобетон, глина, порцеляна, земля, біоматеріали

Швидкість друку: ширина, глибина: до 150 мм/с; висота: до 15 мм/с, швидкість подачі до 5 л/хв

Сумісні слайсери: Cura, Simplify3D, Repetier, Slic3R, SuperSlicer, PrusaSlicer

Характеристики багатоматеріальної друкуючої головки 1/2K

Мотор: Кроковий двигун Nema 23, 3A

Матеріал: нержавіюча сталь SS304

Вхід розчину: 1 дюйм (BSP), 1-дюймовий тризатискний роз'єм

Впускний отвір прискорювача: 3/8 дюйма (BSP), 12-міліметровий вставний з'єднувач для шланга, зворотний клапан

Внутрішній діаметр: 48 мм

Стандартний діаметр сопла: 35 мм

Висота друкуючої головки: 365 мм

Вага: 4,5 кг

Технічні характеристики бетононасоса

Модель:m PM-AGT-3000M

Потужність двигуна:3000 Вт, 220 В змінного струму

Захист: 30 А

Максимальний тиск у шинах: 2,5 бар

Клас захисту: IP54

Макс. витрата: 10,0 л/хв

Макс. робочий тиск: 40 бар

Максимальний розмір зерен: 4-6 мм

Місткість бункера: 55 л

Довжина розчинового шланга: 15 м (25 мм)

Довжина повітряного шланга: 15 м (12 x 8 мм)

Розміри пристрою: 1150 x 570 x 670 [мм]
