3D-друк для Porsche GT3 RS

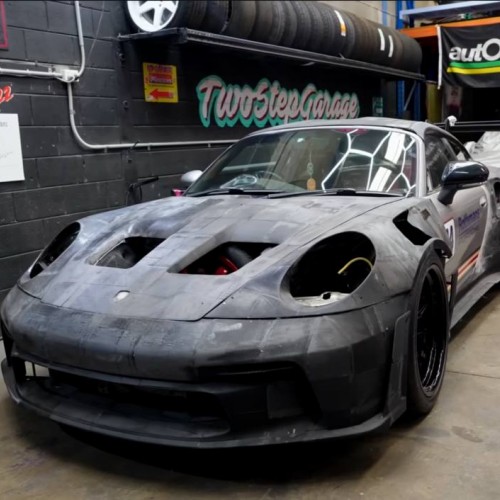

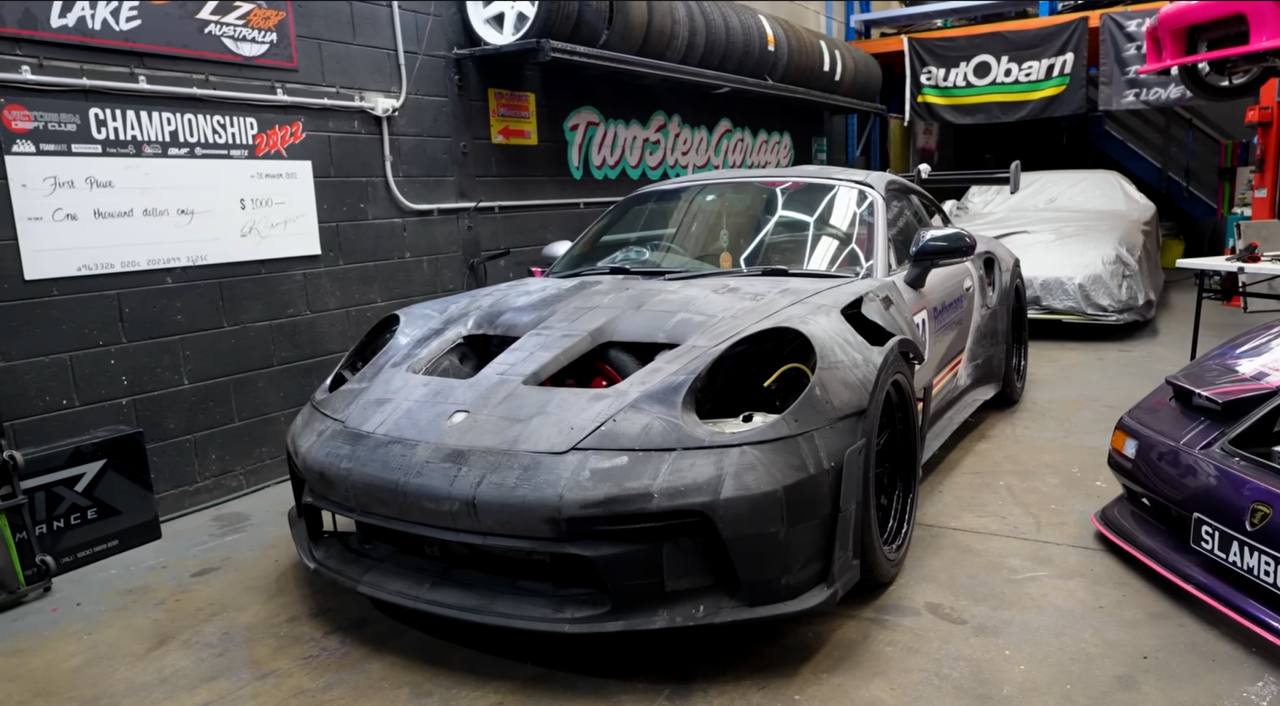

Автомобільний ютубер Майк Лейк документує довгостроковий експеримент в адитивному виробництві: виробництво повнорозмірних зовнішніх панелей кузова для Porsche 992 GT3 RS за допомогою споживчих настільних 3D-принтерів та їх монтаж на донорський автомобіль Porsche Boxster 986. Проєкт зосереджений виключно на неструктурних компонентах, зберігаючи оригінальне шасі, підвіску, трансмісію та системи безпеки Boxster протягом усього процесу складання.

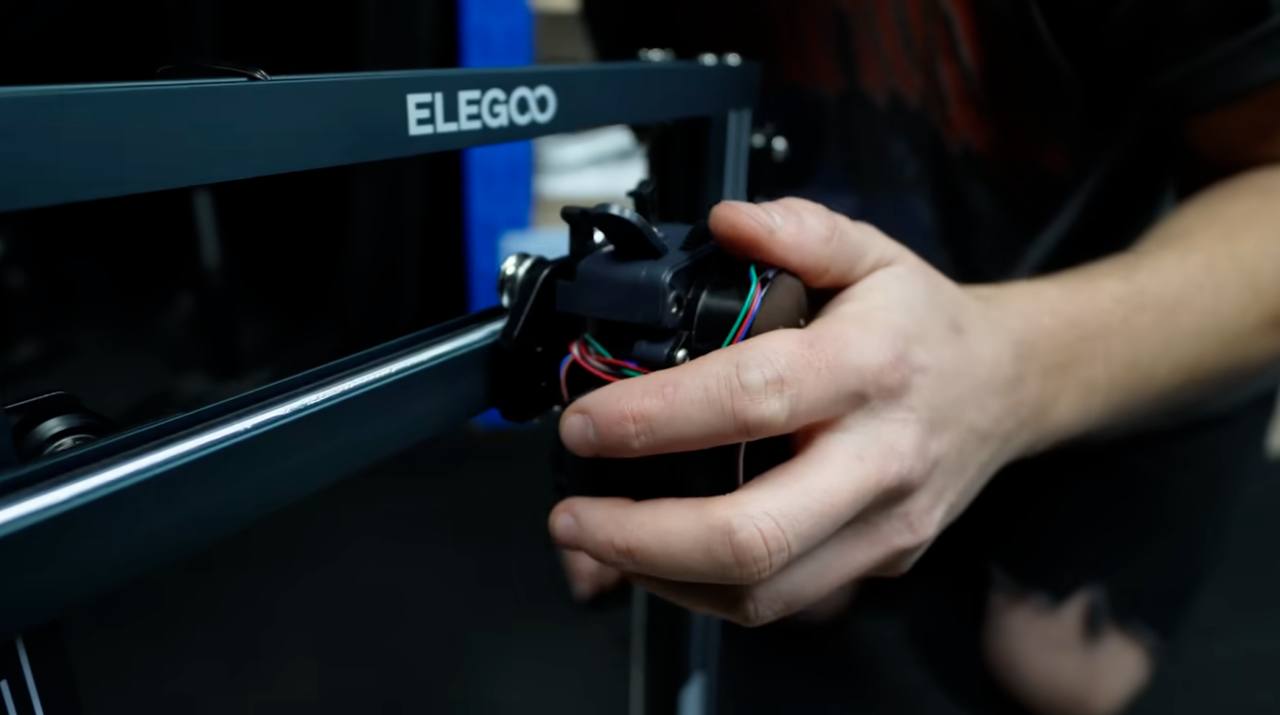

Конструкція базується на системах виготовлення плавлених ниток, а не на промисловому обладнанні для адитивного виробництва. Lake використовує кілька машин Neptune 4 Pro від Elegoo, кожна з яких коштує приблизно 549 австралійських доларів. Ці принтери працюють безперервно протягом тривалого часу, накопичуючи сотні годин часу друку на кожній секції автомобіля. Екструзія матеріалу виконується за допомогою нитки PETG, відібраної за її стійкість до ультрафіолетового випромінювання, стабільність розмірів за підвищених температур та відносно прощальні характеристики друку для великих деталей.

Кожен зовнішній компонент сегментується цифровим способом, щоб він відповідав об'єму друку принтерів. Окремі секції нарізаються за допомогою програмного забезпечення Ultimaker Cura, потім друкуються послідовно та збираються вручну. Одне переднє крило складається з 21 окремого друкованого елемента та потребує приблизно 55 годин машинного часу, що витрачає 1,89 кілограма PETG-філаменту. За поточними цінами на матеріали це дорівнює приблизно 40 австралійським доларам за філамент для готової деталі, не враховуючи невдалі відбитки.

Ранні спроби друку виявили кілька обмежень процесу, типових для великих споживчих відбитків. Зимові температури навколишнього середовища в цеху призводили до порушення адгезії та деформації, особливо на високих або вузьких секціях. Спочатку часто траплялися руйнування відбитка та деформація основи. Ці проблеми усунули шляхом ручного вирівнювання кожного друкованого столу, підвищення температури екструзії та закриття принтерів для стабілізації теплового середовища.

Стратегія друку розвивалася під час проєкту. Ранні деталі виготовлялися як повністю суцільні секції, що збільшувало витрату матеріалу та тривалість друку. Наступні компоненти мали товщину стінок приблизно від 1,2 до 2 мм з 20-відсотковою внутрішньою структурою. Такий підхід зменшив вагу та використання матеріалів, зберігаючи при цьому достатню жорсткість після армування.

Друковані секції з'єднуються за допомогою паяльника для зварювання пластикових країв, доповнених ціаноакрилатним клеєм, що наноситься вздовж внутрішніх швів. Після складання в повні панелі кожен компонент отримує шар скловолоконної підкладки. Це композитне армування підвищує жорсткість, дозволяючи панелі піднімати, шліфувати та тестувати монтаж без розривів. Скловолокно наноситься лише після початкового монтажу, щоб зберегти гнучкість під час вирівнювання.

Обробка поверхні виконується за допомогою механічного шліфування грубозернистими абразивами. PETG передбачувано реагує на видалення матеріалу, що дозволяє зменшити виступаючі точки та артефакти друку без надмірної деформації. Шліфування підтвердило, що послідовної геометрії панелі можна досягти, незважаючи на сегментований підхід до друку.

Донорською платформою є Porsche Boxster 986 з механічною коробкою передач, придбаний за 13 000 австралійських доларів. Зовнішні панелі кузова знімаються, тоді як двері та конструктивні елементи залишаються на місці. Спочатку друковані компоненти монтуються за допомогою затискачів, малярної стрічки та тимчасових кріплень для встановлення еталонної геометрії та зазорів панелей.

Для капота зберігається оригінальна внутрішня обшивка Boxster. Заводська зовнішня обшивка видаляється, а надрукована на 3D-принтері поверхня капота склеюється з рештою рами за допомогою клею для панелей та армування скловолокном. Такий підхід зберігає заводські точки шарнірів та механізми засувок, водночас забезпечуючи структурну підтримку надрукованої зовнішньої поверхні.

Задні крила являють собою найскладніші вузли. Кожне крило складається з 56 унікально сформованих друкованих секцій, що поєднують геометрію бічних порогів та переходи даху. Для досягнення правильного вирівнювання необхідне видалення матеріалу як з друкованих деталей, так і з оригінального кузова. Операції різання неармованих секцій PETG вимагали тривалого використання обертових інструментів, що свідчить про вищу, ніж очікувалося, міцність матеріалу.
